ICL1502 雙通道可調光高壓線性LED恒流驅動芯片

更新時間：2022-5-10 15:01:13??????瀏覽數量：

品牌：芯源創
型號：ICL1502
市場價： 9 優惠價： 1

特性：雙通道恒流。可經由外設電阻調節輸出電流。交流電源波動范圍內，優異的系統功率調節。驅動電路和LED燈珠同板設計解決方案，最大限度地減少工藝流程和組裝成本。提供單板LED照明解決方案。可支持DC調光和PWM調光。線性過溫保護功能。 eSSOP-10L封裝。

產品介紹

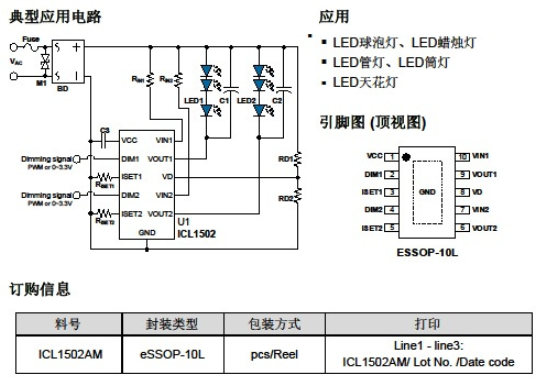

ICL1502是一款可支持DC調光及PWM調光、且具有線電壓補償功能的雙信道高壓線性LED恒流驅 動芯片，內部集成50OV高壓MOS。

雙通道可分別通過外設電阻RISET1& RISET2對輸出電流進行設置，電流可在5mA~200mA范圍內進 行任意調節。除此之外，也可經由DIM1和DIM2腳位進行0V/3.3V或0V/5V PWM(Pulse Width Modulation)調光、以及0V~3.3V DC調光，提供了相當彈性的LED發光亮度調節方式。

ICL1502經由共同的VD引腳提供了雙通道相當 優異的線電壓補償功能；內置的線性過溫保護功能，可以有效防止系統溫度過高造成損壞。

ICL1502整個系統具有外圍簡單，應用靈活，可靠性高，體積小，系統成本低等優點；合適的封裝技術可應用于各類LED燈具。

雙通道恒流。

可經由外設電阻調節輸出電流。

交流電源波動范圍內，優異的系統功率調節。

驅動電路和LED燈珠同板設計解決

方案，最大限度地減少工藝流程和組裝成本。

提供單板LED照明解決方案。

可支持DC調光和PWM調光。

線性過溫保護功能。

eSSOP-10L封裝。
